برد درایور بخور سرد

برد درایور بخور سرد

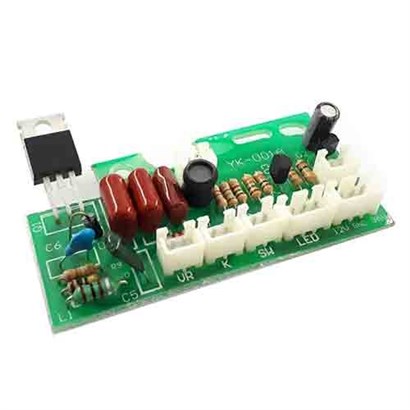

این برد شامل هفت سوکت میباشد که دو تای آن سه پین و بقیه دو پین هستند. سوکت های سه پین جهت اتصال تغذیه(12v GND 38v)وال ای دی (LED) میباشند. همچنین سوکت های دو پین جهت متصل نمودن رید رله (SW) کلید(K) ولوم(VR) فن(FAN) و قطعه پیزو الکتریک میباشد که با مثبت و منفی بر روی برد مشخص شده است و دقت کنید که هیچ کدارم از سوکت ها اشتباه وصل نشود .

 برد درایور مناسب را اندازی پیزو های 2mm و 2.5mm میباشد توجه داشته باشید که ترانزیستور BU406  روی برد حتما باید با خمیر سیلیون به هیت سینگ نصب شود .

 این برد بدون پیزو و دیگر قطعات است واگر نیاز به قطعات دیگر از بخور سرد دارید توسط لینک زیر خریداری کنید
