برد محافظ برق

برد محافظ برق چیست؟

محافظ برق یک وسیله الکترونیکی است. که در هنگام وجود تغییراتی مانند افزایش ولتاژ، افت ولتاژ، نوسان شدید، قطع یا وصل شدن مکرر، برق لوازم را قطع می‌کند.

و پس از اینکه ولتاژ برق شهر به مقدار طبیعی مطلوب خود رسید و خروجی برای را اندازی دستگاه ها وصل میشود

این کار موجب می‌شود تا حد زیادی از آسیب رسیدن به تجهیزات الکتریکی خانگی و صنعتی در هنگام بروز مشکل در برق شهر جلوگیری شود.

نوسانات موجود در برق شهر (قطع و وصل لحظه ای برق) باعث می‌شود، به لوازم برقی خانگی که عمدتا دارای برد الکترونیکی و یا سیم پیچ هستند آسیب برسد.

یک محافظ برق شهر بسته به نیاز کاربری آن دارای دو نوع دیجیتال و آنالوگ است. یک پارامتر مهم دیگر یک محافظ جریان قابل تحمل آن هست که این جریان توسط رله استفاده شده در ان تعیین میشود که ما در این محصول از رله 12 ولتی 10آمپر برند میشود که تمام پلاتین های آن از الیاژ مس بوده و 10 آمپر واقعی را تحمل میکند.

پس برای انتخاب یک محافظ برق شهر برای دستگاه الکتریکی باید به توان خروجی قابل تحمل آن توجه نمود.

به عنوان مثال یک محافظ کامپیوتر با یک محافظ کولر گازی متفاوت است. زیرا جریان مصرفی این دو وسیله با یک دیگر متفاوت است.

مشخصات برد محافظ برق

1. ورودی: 220 ولت برق شهر

2. خروجی: 220 ولت برق شهر با ولتاژ مطلوب

3. ماکزیمم جریان قابل تحمل: 10 آمپر

4. محدوده ولتاژ عملکرد مطلوب: بین 175 ولت تا 235 ولت

5. مقدار زمان تاخیر در وصل: قابل تنظیم بین 30 ثانیه الی 6 دقیقه

6. ابعاد برد : 7.5سانتی متر در 4 سانتی متر

نمایشگر حالت های مختلف برد:

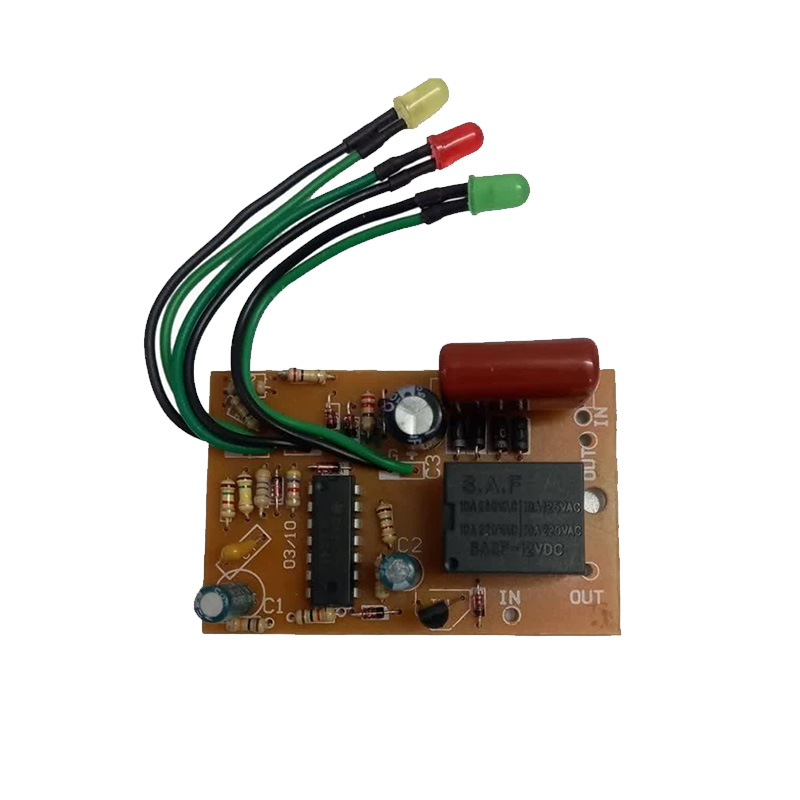

محافظ آنالوگ برق شهر دارای سه عدد نمایشگر LED با رنگ های سبز، زرد و قرمز است. ال ای دی قرمز برای حالت غیر مجاز، ال ای دی زرد برای تایمر تاخیر در وصل و ال ای دی سبز برای حالت وصل خروجی است.
