مولتی متر ویکتور VC97

مولتی متر ویکتور VC97

مولتی متر (Multimeter) دستگاهی است که برای اندازه گیری کمیت های الکتریکی مختلف مورد استفاده قرار می‌گیرد. این دستگاه یکی از مهمترین ابزارهای کار برای مهندسان و تعمیرکاران برق و الکترونیک در کارگاه ها، تعمیرگاه ها و یا آزمایشگاه های برق است، با این مولتی متر می‌توان کمیت هایی مانند ولت، آمپر، میلی آمپر، میکرو آمپر، تست دیود، تست اتصال و اهم را اندازه گیری کرد. علاوه بر این در حال حاضر تست خازن با مولتی متر دیجیتال قابل انجام است و با دستگاه های پیشرفته تر حتی می‌توان مقدار فرکانس و میزان حرارت را نیز اندازه گیری کرد.

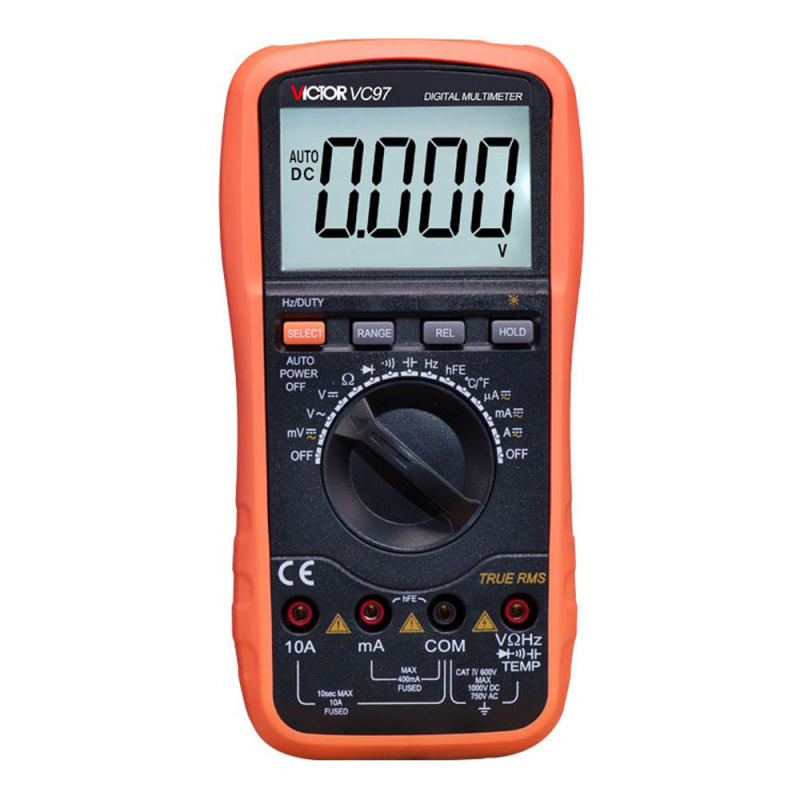

مولتی متر ویکتور VC97 با عملکردی بالا است که توسط یک باتری 9V کتابی کار می‌کند، مولتی متر VC-97 با استفاده از یک نمایشگر با ارتفاع 42 میلی متر و نور پس زمینه راحتی کار را برای کاربر فراهم کرده است ،این مولتی متر عملکرد اندازه گیری DCV، ACV، DCA، ACA، مقاومت و ظرفیت، فرکانس، دما، ترانزیستور، آزمایش دیود و پیوستگی، مولتی متر ویکتور VC97  دیجیتال یکی از کاربردی ترین و اصلی ترین تجهیزات دقیق تست و اندازه گیری جهت تعمیرات بردهای الکترونیک و قطعات، تولید و راه اندازی در آموزشگاه ها، آزمایشگاه ها، صنایع، کارخانجات، کارگاه های تولیدی و تعمیرگاه های برق و الکترونیک جهت استفاده دانش آموزان و هنرجویان و مهندسین محسوب می‌شود.

از کاربردهای مهم مولتی متر ویکتور VC97  اندازه گیری ولتاژ متناوب و مستقیم است ،روش کار با این دستگاه جهت اندازه گیری ولتاژ متناوب و مستقیم بسیار راحت است و ابتدا لازم است مولتی متر را به صورت موازی در مدار نصب کنید. سپس کلید چرخشی دستگاه دیجیتال را در وضعیت ولتاژ قرار داده و سیم مشکی را به ترمینال منفی و سیم قرمز را به ترمینال مثبت وصل می‌کنیم، همچنین در مولتی متر ویکتور VC97 در هنگام اندازه گیری، فقط کافی است نوع کمیت را توسط سلکتور مشخص نماییم و مقدار آن به صورت خودکار تنظیم می‌شود که این مولتی متر به اتو رنج معروف هستند،همچنین در این مولتی متر می‌توان دقت را توسط یک کلید و برای اندازه گیری دقیق تر مشخص نمود.

مشخصات فنی دستگاه مولتی متر VICTOR VC-97 :

• رنج وسیع اندازه گیری مقاومت در بازه کم تر از ۴۰۰ اهم تا ۴۰ مگا اهم
• رنج وسیع اندازه گیری ظرفیت خازن در بازه کم تر از ۱۰۰ نانو تا ۱۰۰ میکرو فاراد
• رنج وسیع اندازه گیری ولتاژ متناوب AC در بازه کم تر از ۴۰۰ میلی ولت تا ۷۵۰ ولت
• رنج وسیع اندازه گیری ولتاژ مستقیم DC در بازه کم تر از ۴۰۰ میلی ولت تا ۱۰۰۰ ولت
• رنج وسیع اندازه گیری جریان متناوب AC در بازه کم تر از ۴۰۰ میکرو آمپر تا ۱۰ آمپر
• رنج وسیع اندازه گیری جریان متناوب DC در بازه کم تر از ۴۰۰ میکرو آمپر تا ۱۰ آمپر
• رنج وسیع اندازه گیری دما در بازه ۲۰- تا ۱۰۰۰+ درجه سانتی گراد
• رنج وسیع اندازه گیری فرکانس در بازه کم تر از ۱۰۰ هرتز تا ۳۰ مگا هرتز
• تغذیه توسط باتری ۹ ولتی کتابی قابل تعویض
• خاموشی اتوماتیک
• وزن ۳۲۰ گرم
• ابعاد ۲۷٫۵*۸۸٫۵*۱۹۰ میلی متر
• برد صفحه نمایش متالیک با عملکرد ضدمغناطیسی و ضد تداخل
• رنج اندازه گیری ولتاژ مستقیم : 400mV/4V/40V/400V/1000V با دقت ±(۰٫۵%+۴)
• رنج اندازه گیری ولتاژ متناوب : 400mV/4V/40V/400V/750V با دقت ±(۰٫۸%+۱۰)
• رنج اندازه گیری جریان مستقیم : 400uA/4000uA/40mA/400mA/10A با دقت ±(۱%+۱۰)
• رنج اندازه گیری جریان متناوب : 400uA/4000uA/40mA/400mA/10A با دقت ±(۱٫۵%+۱۰)
• رنج اندازه گیری مقاومت : 400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ با دقت ±(۰٫۸%+۴)
• رنج اندازه گیری خازن : 4nF/40nF/400nF/4uF/40uF/100mF با دقت ±(۲٫۵%+۲۰)
• رنج اندازه گیری فرکانس : 100/1000/10k/100k/1M/30MHz با دقت ±(۰٫۵%+۱۰)
• رنج اندازه گیری دما : -40 ~ 1000 درجه سانتی گراد با دقت ±(۱٫۰%+۵)

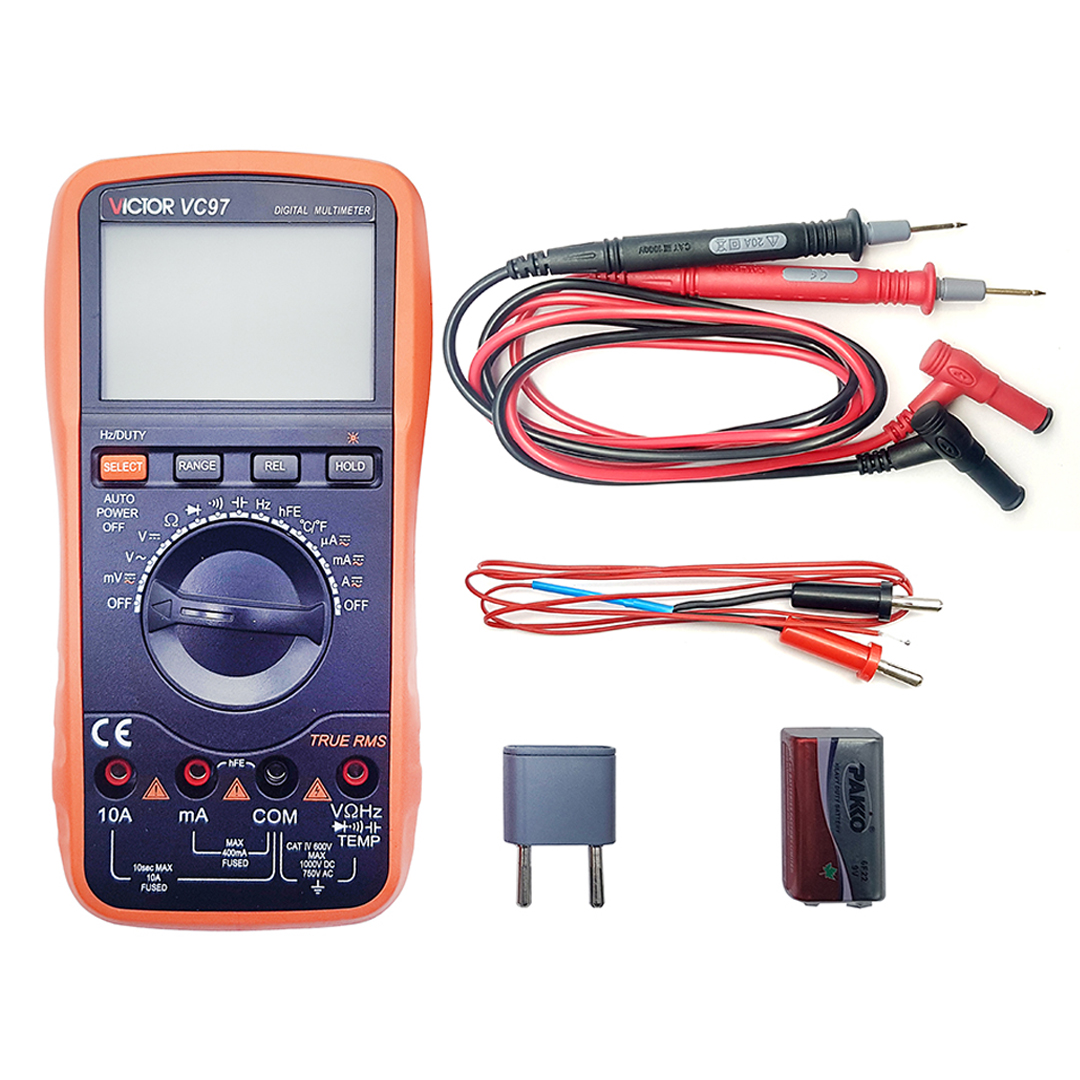

• اقلام داخل بسته مولتی متر VICTOR VC97: باطری 9V کتابی، پراب مولتی متر ،پراب دماسنج،مبدل تست ترانزیستور و خازن
