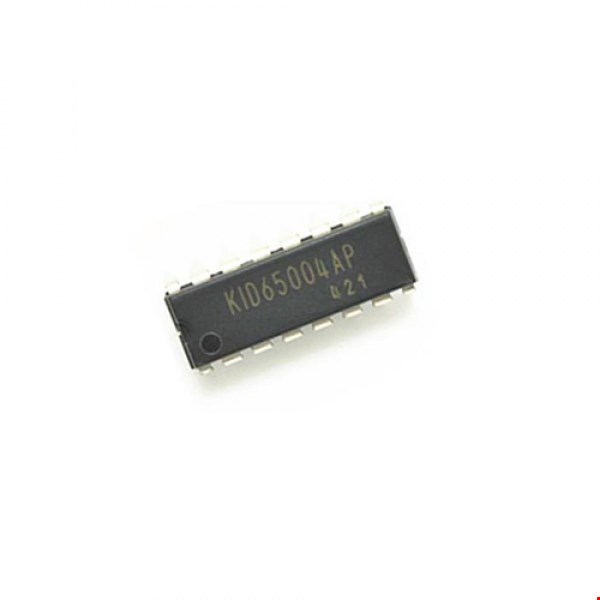

KID65004AP

KID65004 7 CIRCUIT DARLINGTON TRANSISTOR ARRAY

آی سی KAD65004AF شامل هفت زوج دارلینگتون است. ترانزیستور دارلینگتون (زوج دارلینگتون) یک ساختار ترکیبی است که شامل دو ترانزیستور دو قطبی به هم متصل است. در این ترکیب امیتر ترانزیستور اول به بیس ترانزیستور دوم متصل شده است. این مدار در حقیقت متشکل از دو امیتر فالوئر یا کلکتور مشترک است که جریان تقویت شده به وسیله ترانزیستور اول را، توسط ترانزیستور دوم بیشتر تقویت می‌کند. حداکثر ولتاژ قابل تحمل خروجی این آی سی 50 ولت و جریان خروجی آن 500mA است.
