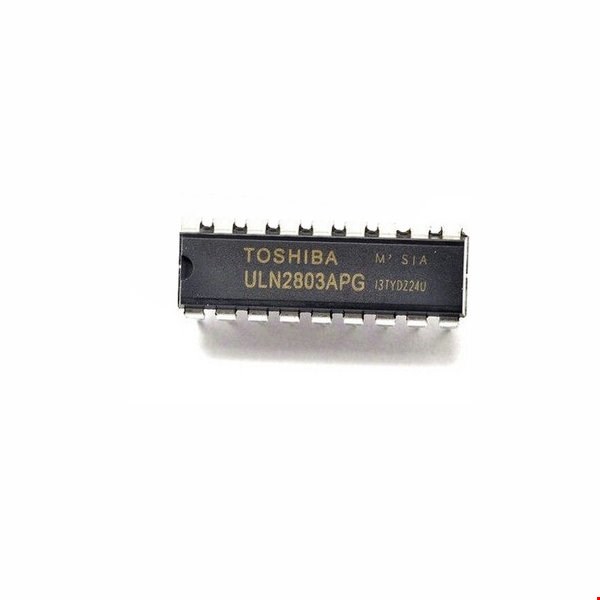

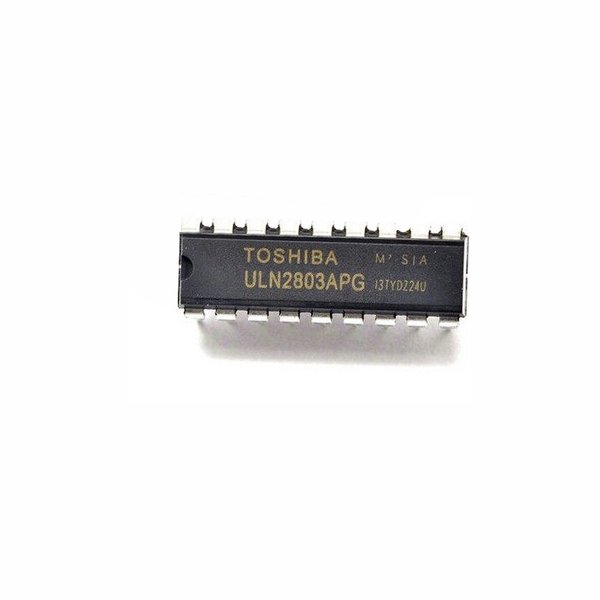

ULN2803AP

آی سی ULN2803 از آی سی های پرکاربرد شامل هشت عدد ترانزیستور دارلینگتون npn با تحمل ولتاژ و خروجی جریان بالا می باشد. تمام خروجی های این آی سی دارای دیودهای هرزگرد (Clamp diode) است که امکان درایو بارهای سلفی را فراهم می کند. همچنین تمام پایه های بیس ترانزیستورهای این آی سی به مقاومت 2.7K متصل شده اند و امکان درایو توسط آی سی های TTL و CMOS را فراهم میکند. این آی سی در راه اندازی رله ها، LED، بافرها، نمایشگرها و ... کاربرد دارد. ولتاژ کلکتور- امیتر این آی سی حداکثر تا 50 ولت و حداکثر ولتاژ ورودی آن 30 ولت می باشد. جریان خروجی آی سی ULN2803APG مقدار 500mA است.
