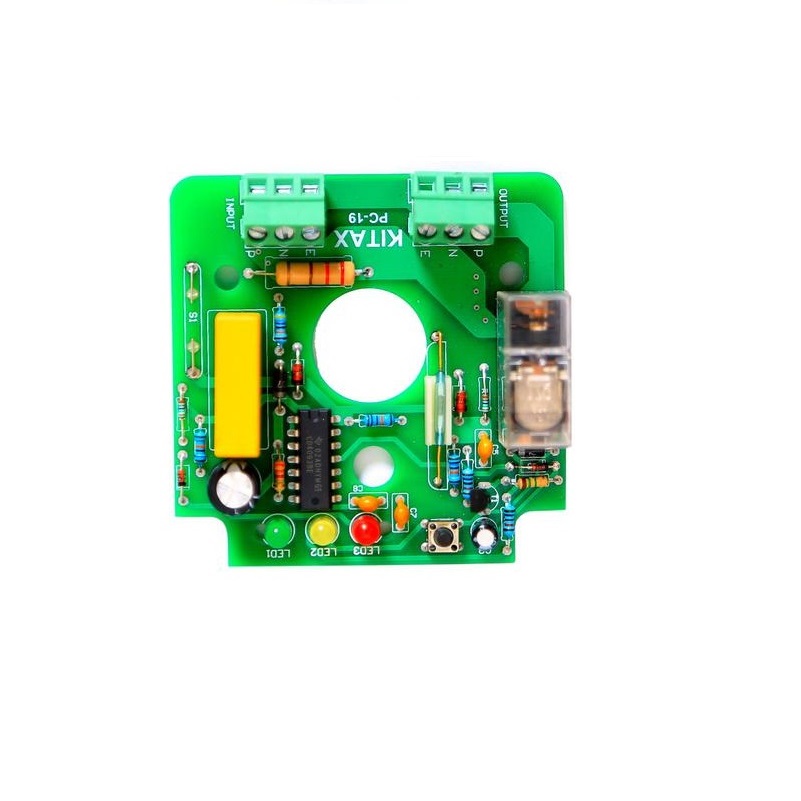

برد ست کنترل

ست کنترل چگونه کار میکند؟

بردهای ست کنترل معمولا از چند قطعه الکترونیکی اصلی تشکیل شده اند تا بتوانند فشار آب و پمپ را کنترل نمایند. این قطعات عبارتند از: ۲ عدد سوئیچ مغناطیسی – یک عدد رله مکانیکی و یک عدد آیسی

سوئیچ های مغناطیسی با استفاده از القای مغناطیسی فعال و غیرفعال می‌شوند.در ست کنترل این القای مغناطیسی، توسط آهن ربا انجام می‌شود. سوئیچ مغناطیسی با آهن ربایی که در مسیر آب ورودی به ست کنترل قرار گرفته است، وجود و عدم وجود جریان آب را تشخیص می‌دهد. حال اگر جریان آبی در لوله وجود نداشته باشد، این سوئیچ مغناطیسی تشخیص داده، و پس از مدت زمان چند ثانیه، پمپ اب را خاموش می‌کند. اگر هم جریان آب حداقلی در لوله ها برقرار شود، سوئیچ مغناطیسی تشخیص می‌دهد و پمپ آب را فعال می‌کند تا فشار آب لازم تامین شود.

رله که در برد ست کنترل قرار گرفته است، مستقیما برق پمپ آب را قطع و وصل می‌کند. اگر که این قطعه آسیب ببیند، معمولا پمپ شما به صورت دائم روشن می‌ماند اما ما در این برد ازبهترین برند رله یعنی امرون در برد استفاده کردایم تا میزان خرابی این قطعه به حداقل برسد.

دقت شود که این مدل ست کنترل، نیاز به یک جریان حداقلی آب دارند، تا پمپ آب را روشن کند. این حداقل میزان در حدود ۲ لیتر بر دقیقه است. بنابراین اگر جریان آب شما از این میزان کمتر باشد، پمپ شما فعال نخواهد شد.

علت سوختن ست کنترل چیست؟
عمر مفید بردهای الکترونیکی به نحوه استفاده، میزان نوسان برق ورودی، رعایت نکات ایمنی در نصب و … بستگی دارد. اما حدودا با توجه به تجربه، عمر مفید بردهای ست کنترل ۳ الی ۵ سال است.

ست کنترل امکان دارد بنا به دلایل زیر خراب شود:

امکان دارد آب به محفظه برد ست کنترل نفوذ کند.
امکان دارد محیط نصب آن رطوبت بالایی داشته باشد.
امکان دارد برق در ورودی ست کنترل نوسانات زیادی داشته باشد. در نتیجه برد زیاد خاموش و روشن شده و میسوزد.
امکان دارد ست کنترل دقیق و درست انتخاب نشود. باید دقت کنید روی پمپ های با توان اسمی بیشتر، رله کنترل نصب شود. چون اگر به توان نامی بردهای ست کنترل و پمپ دقت نکنید، ممکن با چند بار خاموش و روشن شدن پمپ، برد شما، خراب شود.
